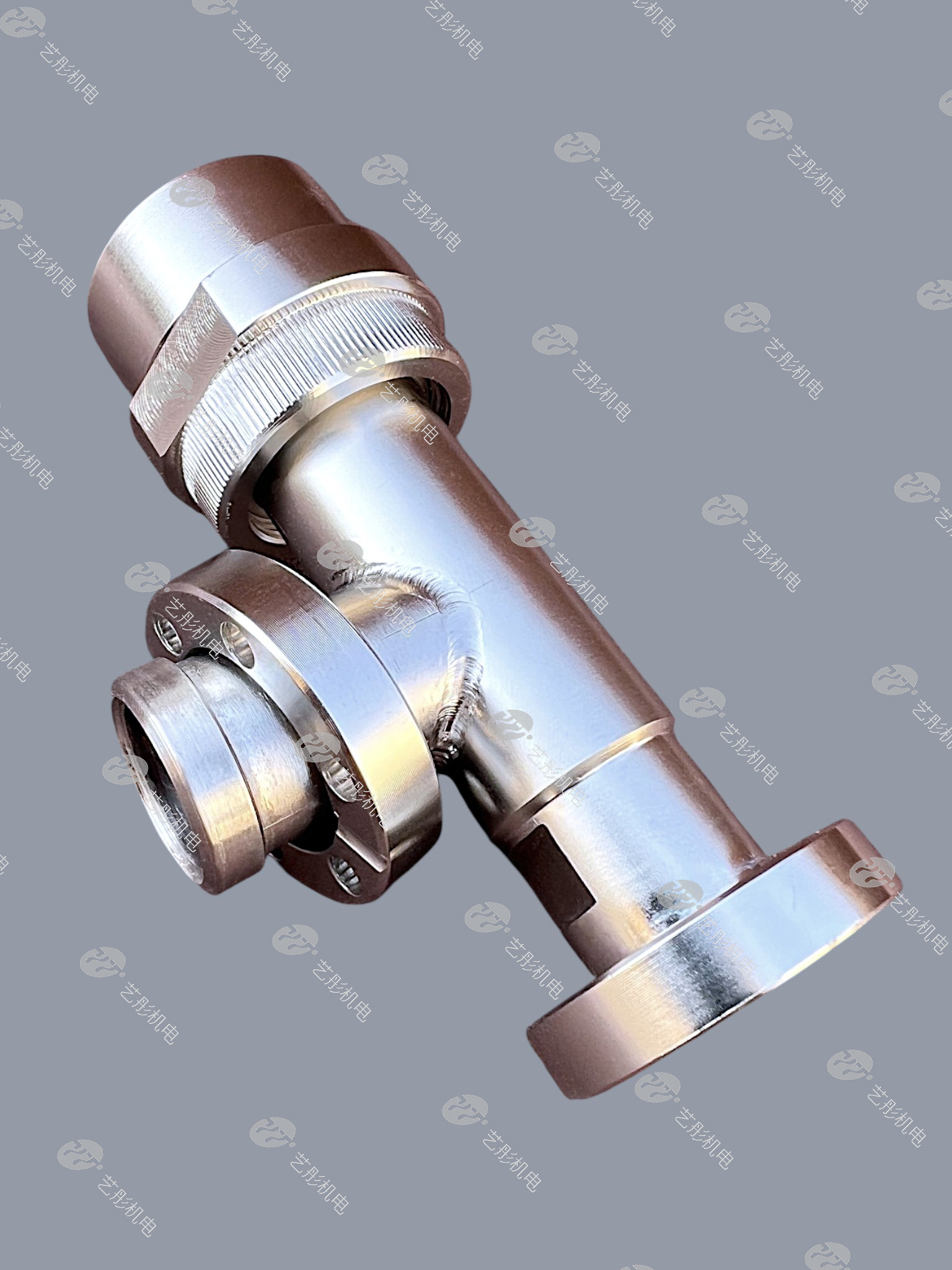

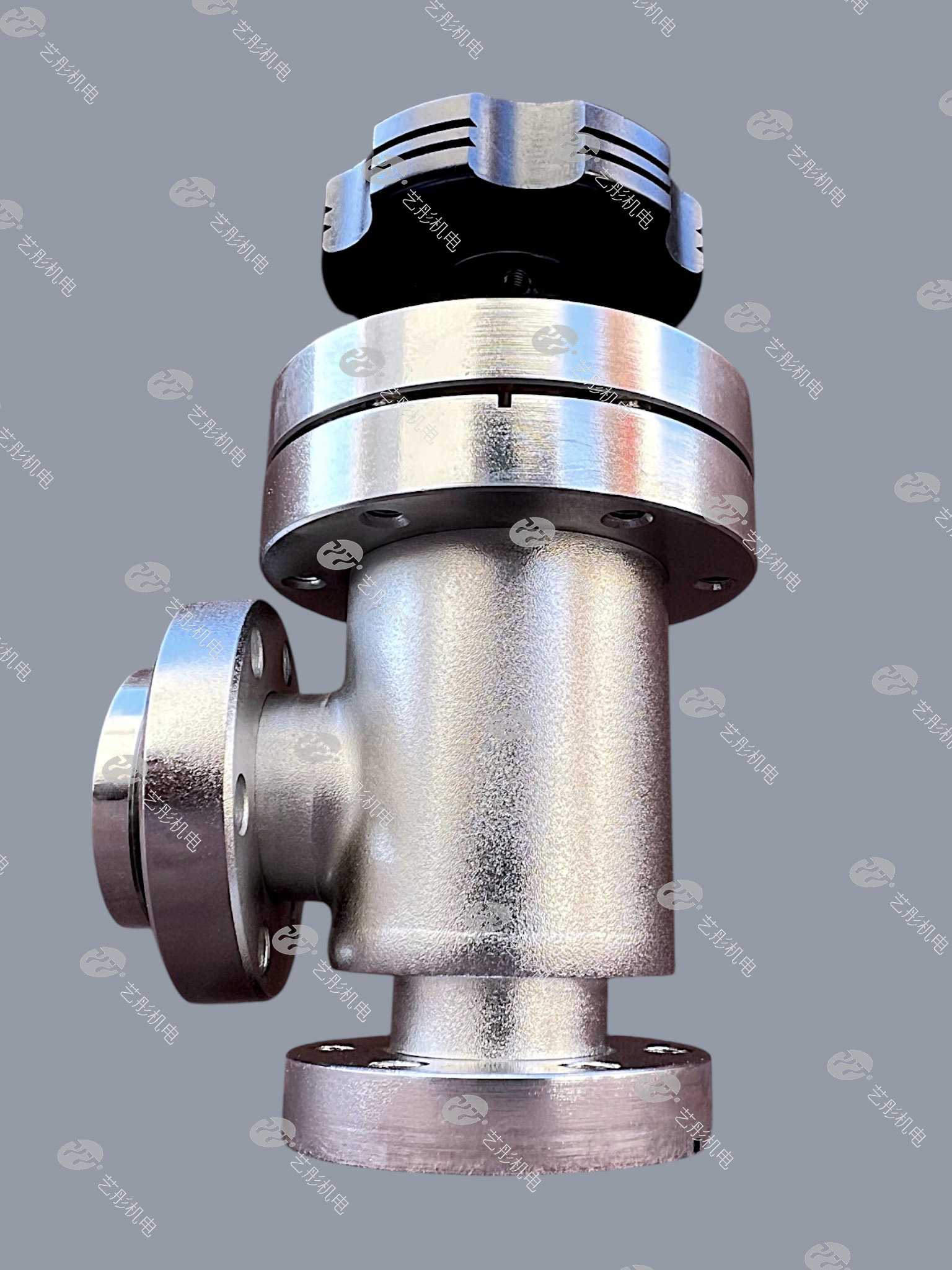

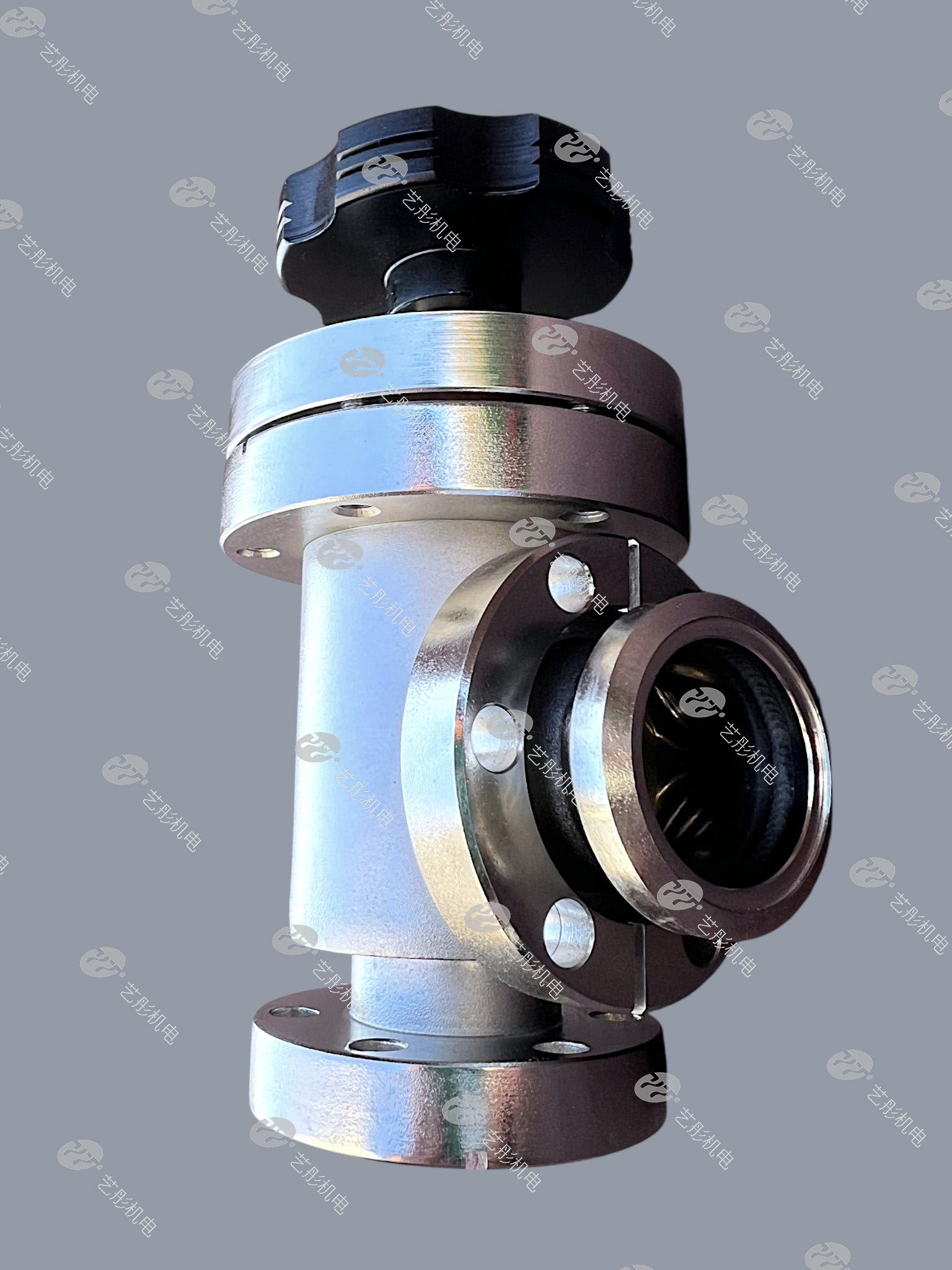

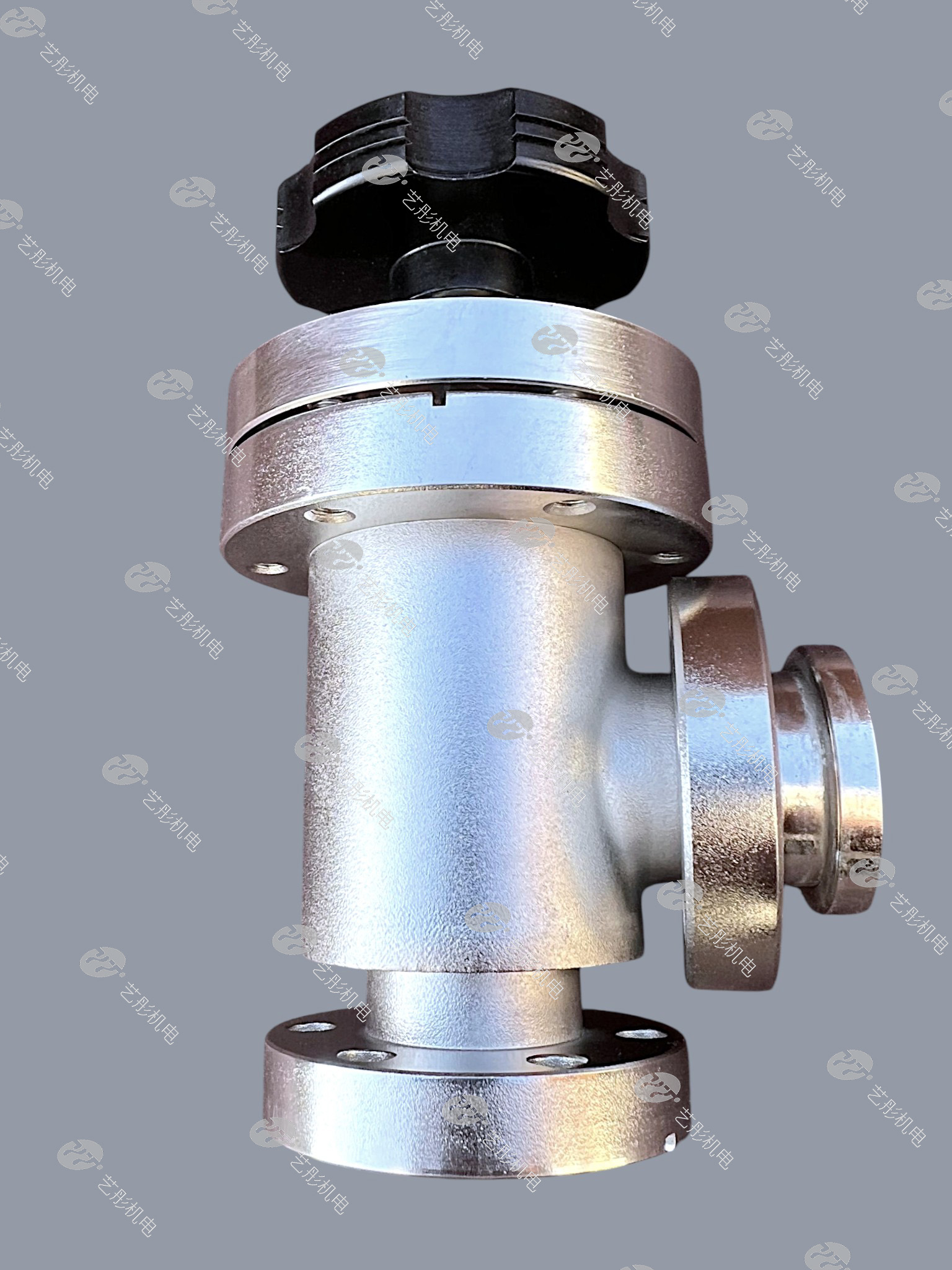

CD-J型CF法兰系列全金属超高真空手动挡板阀（又名角阀）专为超高真空（UHV，压力低于10⁻⁷ Pa）及极高真空（XHV）环境设计，用于真空系统管路通断控制与气体隔离。阀体、阀芯及密封件全部采用金属材料，完全摒弃弹性体密封元件，从根本上消除高温、辐射等极端环境下的性能退化隐患，具备极低出气率、优异的高温烘烤性能及出色的抗辐射、耐腐蚀能力。手动驱动结构简单，可靠性高，循环寿命≥20000次，是低频操作、高可靠性超高真空应用场合的理想选择。

适用范围：1×10⁻¹⁰ Pa ~ 1×10⁻⁵ Pa；最高可承受正压 2×10⁵ Pa 阀门漏率：≤ 1×10⁻⁷ Pa·m³·s⁻¹（常规）；≤ 1×10⁻¹⁰ Pa·m³·s⁻¹（超高真空应用） 工作温度：-250°C ~ 400°C（取决于具体型号） 烘烤温度：开启状态 400°C～450°C；关闭状态 300°C～350°C 密封材料：无氧铜（OFHC）垫圈 / 不锈钢密封件 阀体材质：304不锈钢 / 316L不锈钢 最大压差：阀板受压侧 ≤ 0.2 MPa；阀板开启位置 ≤ 0.1 MPa 循环寿命：≥ 20000 次 安装方式：任意方向

适用于半导体制造、粒子加速器、表面科学分析（同步辐射、LEED/ESCA等）、工业镀膜等对真空洁净度要求极高的超高真空系统管路控制。特殊要求可定制、可按图加工。
