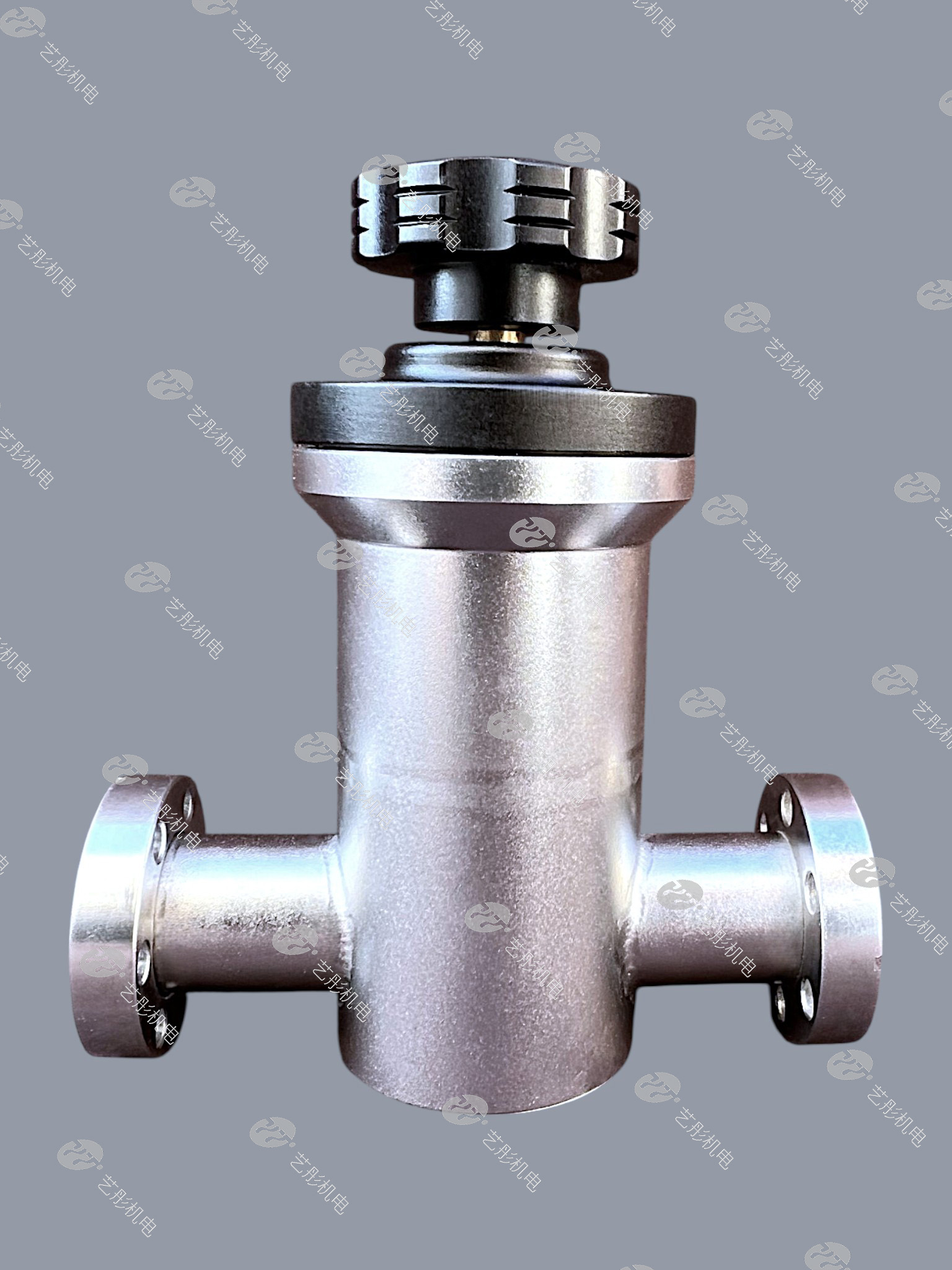

GD-Z型高真空手动直通挡板阀采用直通式结构设计，通过手动旋转手轮驱动阀杆与波纹管组件做轴向运动，带动阀板直线运动实现开启与关闭。流导大，体积小，密封可靠，操作简便。波纹管/氟橡胶轴封确保零外漏，精研阀板配O型圈密封性能卓越。阀体采用304不锈钢，波纹管阀芯采用316L不锈钢，提供KF快卸法兰、CF金属密封及ISO三种连接形式，广泛应用于各类高真空管路系统。

适用范围：1.3×10⁻⁵ Pa ~ 1×10⁵ Pa 阀门漏率：≤ 1.3×10⁻¹² Pa·m³·s⁻¹ 工作温度：-30°C ~ 150°C 密封件：氟橡胶 / 丁腈橡胶 / 无氧铜密封铜垫 阀体材质：304不锈钢（阀体/轴承）；316L不锈钢（波纹管阀芯）；6061铝合金（阀盖/手柄）；H62铜锌合金（轴） 操作方式：顺时针关 / 逆时针开

适用于真空镀膜（蒸发/溅射）、半导体制程（刻蚀/沉积）、科研仪器（同步辐射、表面分析、空间模拟）、航空航天高空模拟及光伏产业等领域的高真空管路通断控制。超高真空、特殊密封材质、耐高温等特殊需求可定制、可按图加工。
