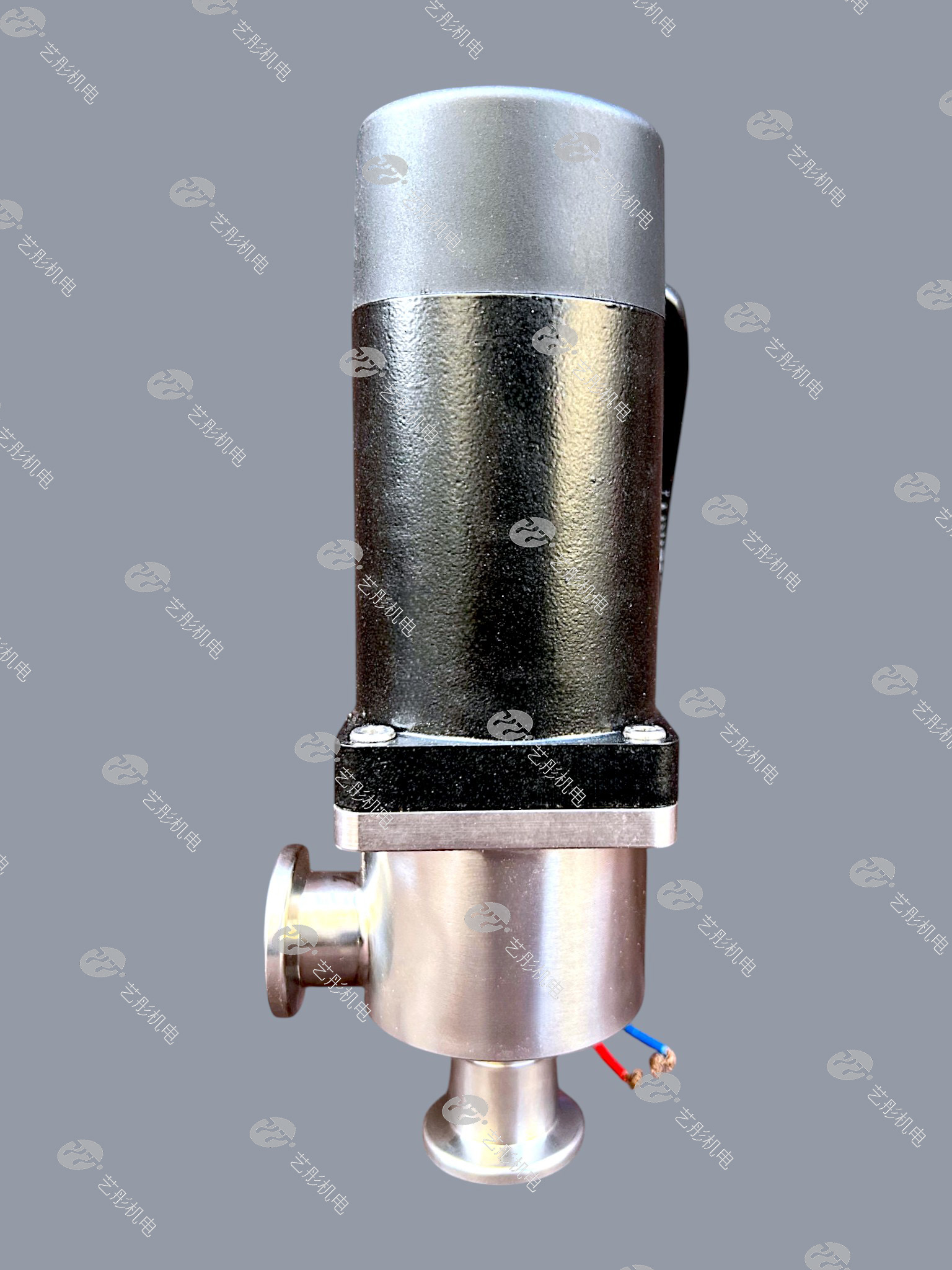

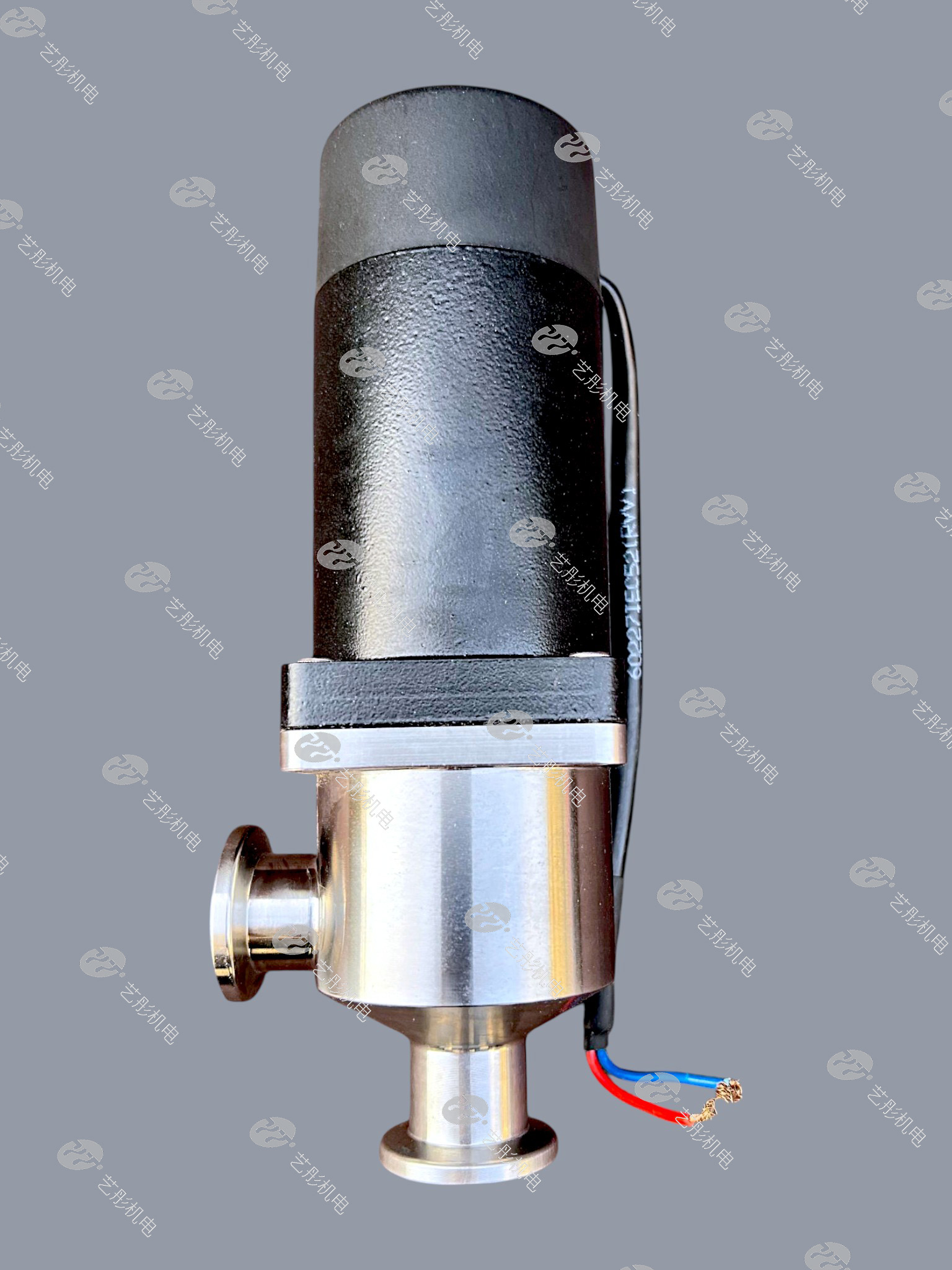

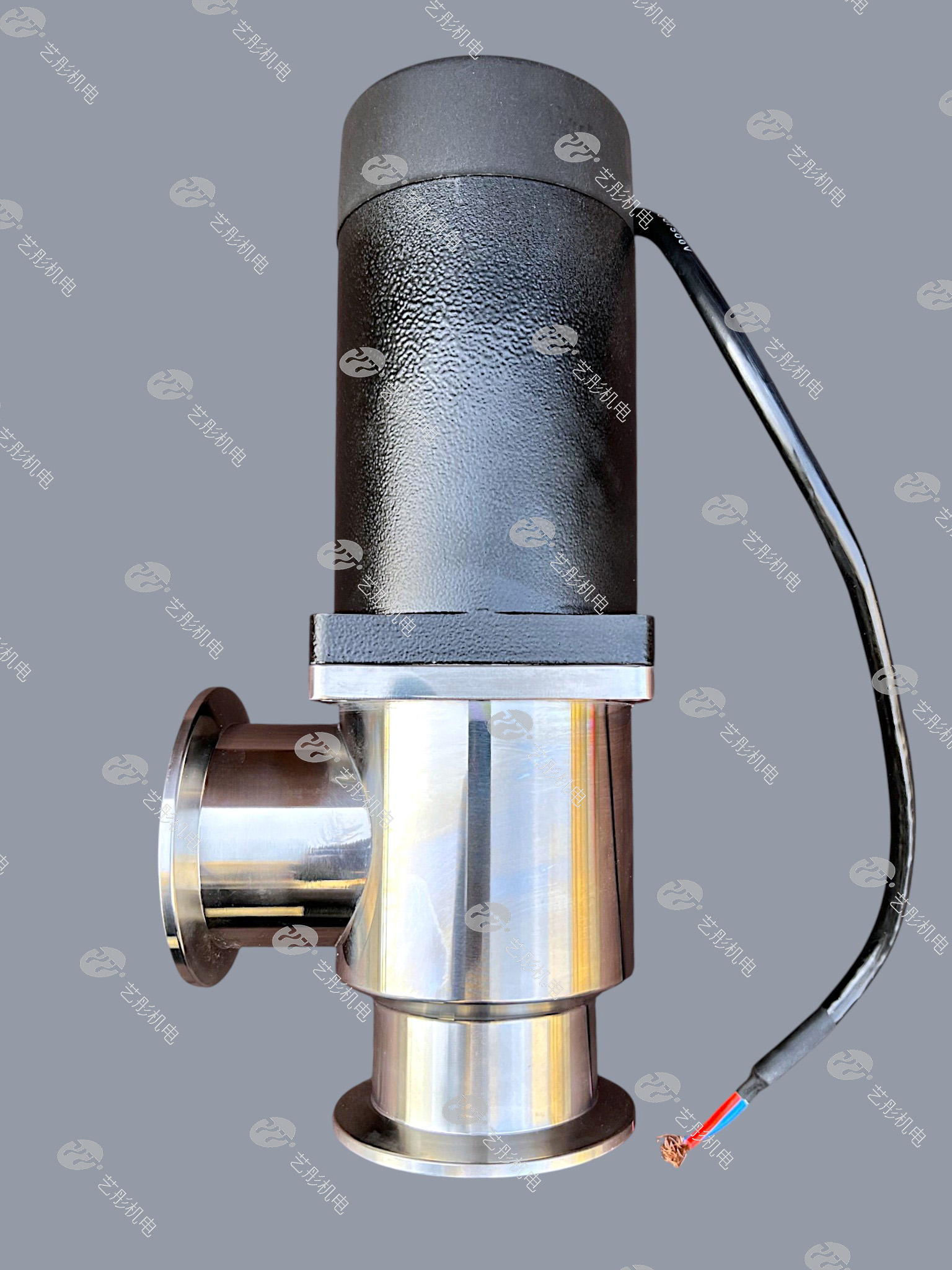

GDC-J/Z型KF法兰系列高真空电磁挡板阀通过电磁力实现阀板的快速开启，断电后依靠弹簧力自动复位关闭，提供可靠的故障安全保护。该系列的核心优势在于可在压差状态下直接开启——即便阀门一侧为大气压、另一侧为真空，通电后仍可正常驱动阀板，无需预先平衡两侧压力，显著简化系统操作流程。本系列含GDC-J（角阀）与GDC-Z（直通阀）两种结构形式，阀体提供304不锈钢与铝合金两种材质，开启响应时间≤0.2 s，密封采用焊接波纹管结构，漏率极低。

适用范围：1×10⁻⁶ Pa ~ 1.2×10⁵ Pa 阀门漏率：≤ 1.3×10⁻¹⁰ Pa·m³·s⁻¹ 介质温度：-30°C ~ 150°C 电源电压：AC 220V / 50Hz 开启时间：≤ 0.2 s；关闭时间：≤ 0.5 s 线圈温升：≤ 65°C 开启压差：≤ 0.11 MPa（可反顶大气） 工作频次：≤ 3 次/min 阀体材质：304不锈钢 / 铝合金（可选） 密封方式：焊接波纹管密封 + 轴封

适用于各类高真空系统的管路自动通断控制，尤其适合需要在压差状态下直接启闭的场合。适用介质为洁净空气及非腐蚀性气体（不含颗粒灰尘）。特殊规格可定制、可按图加工。
