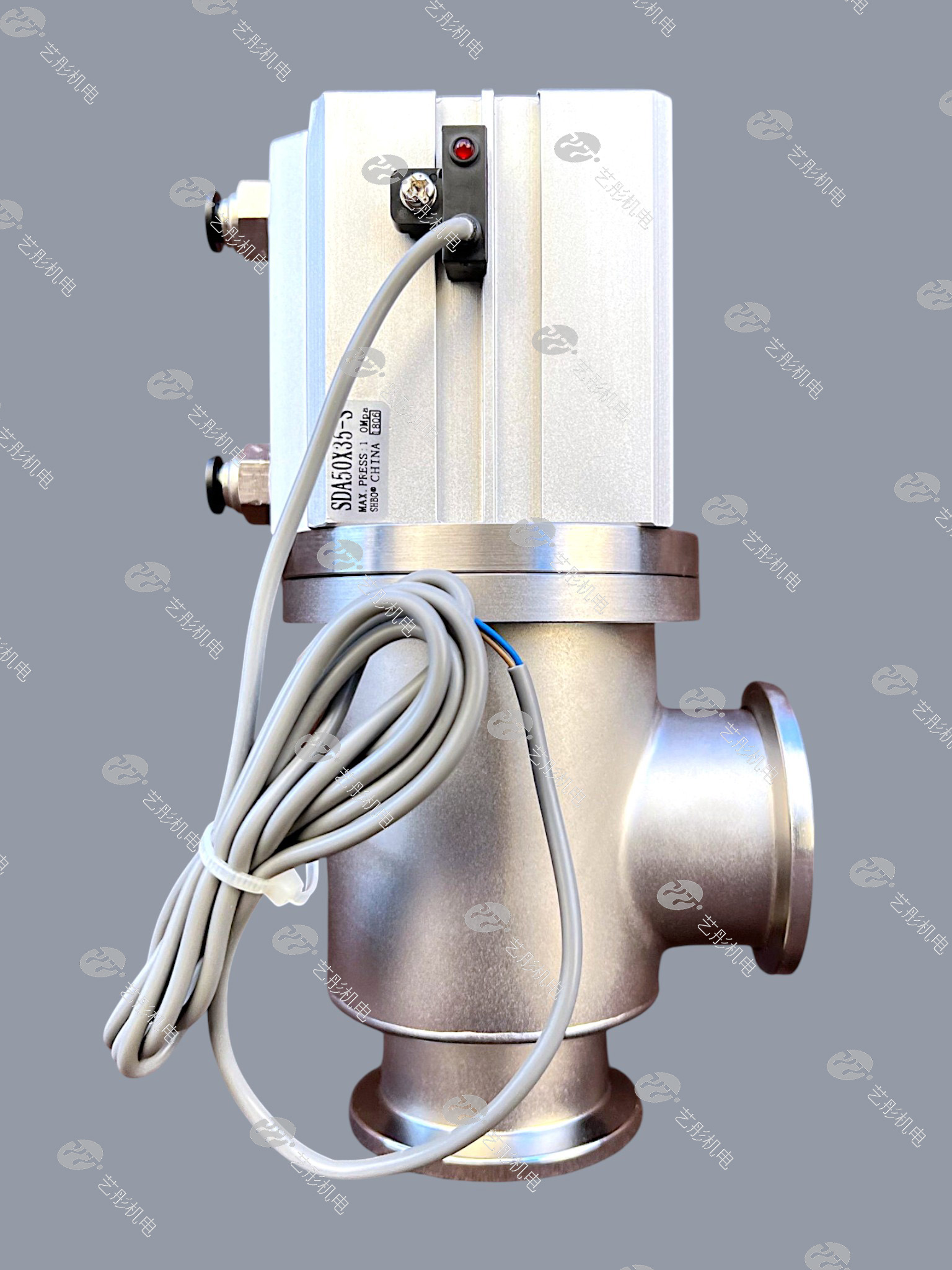

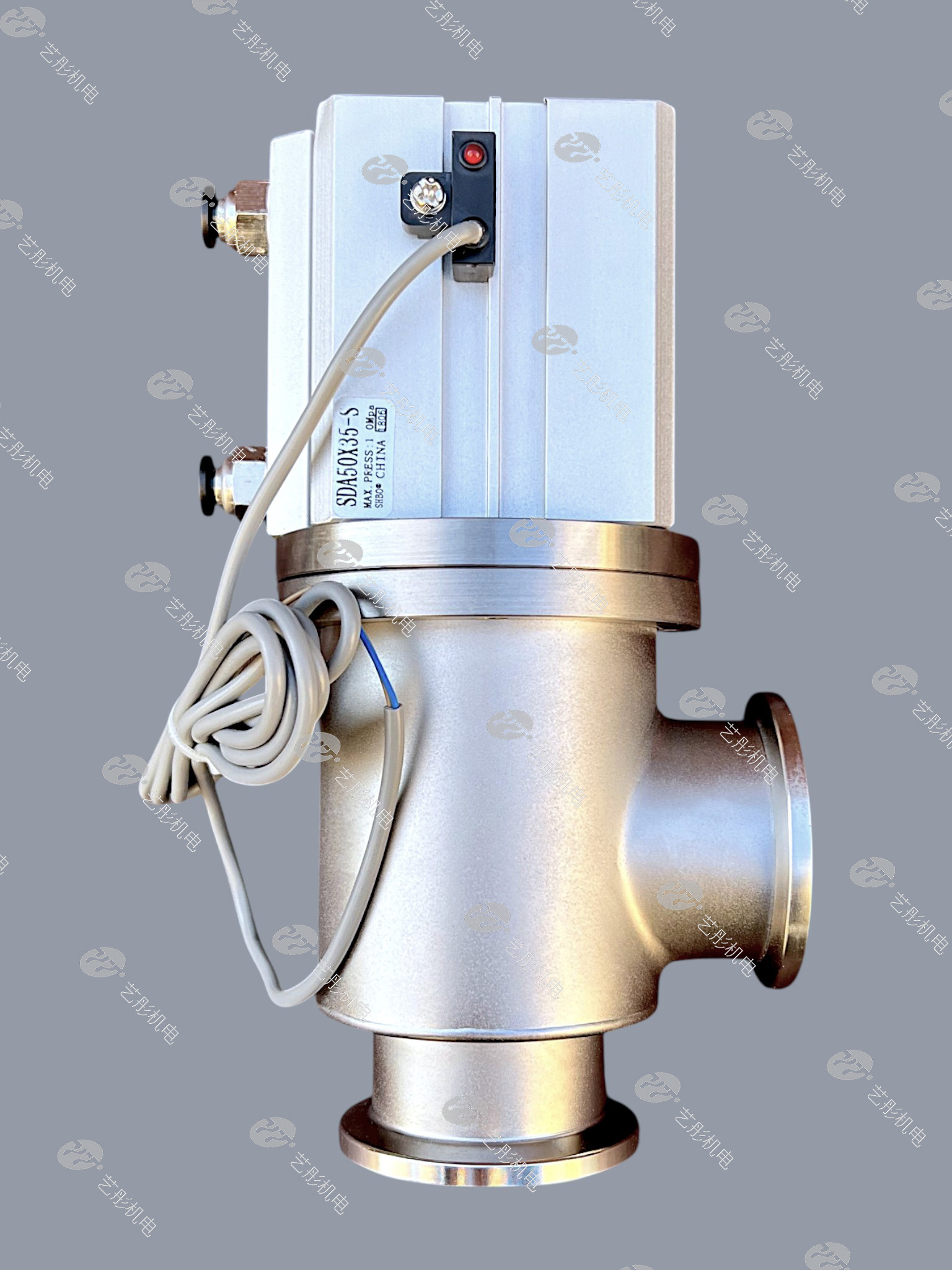

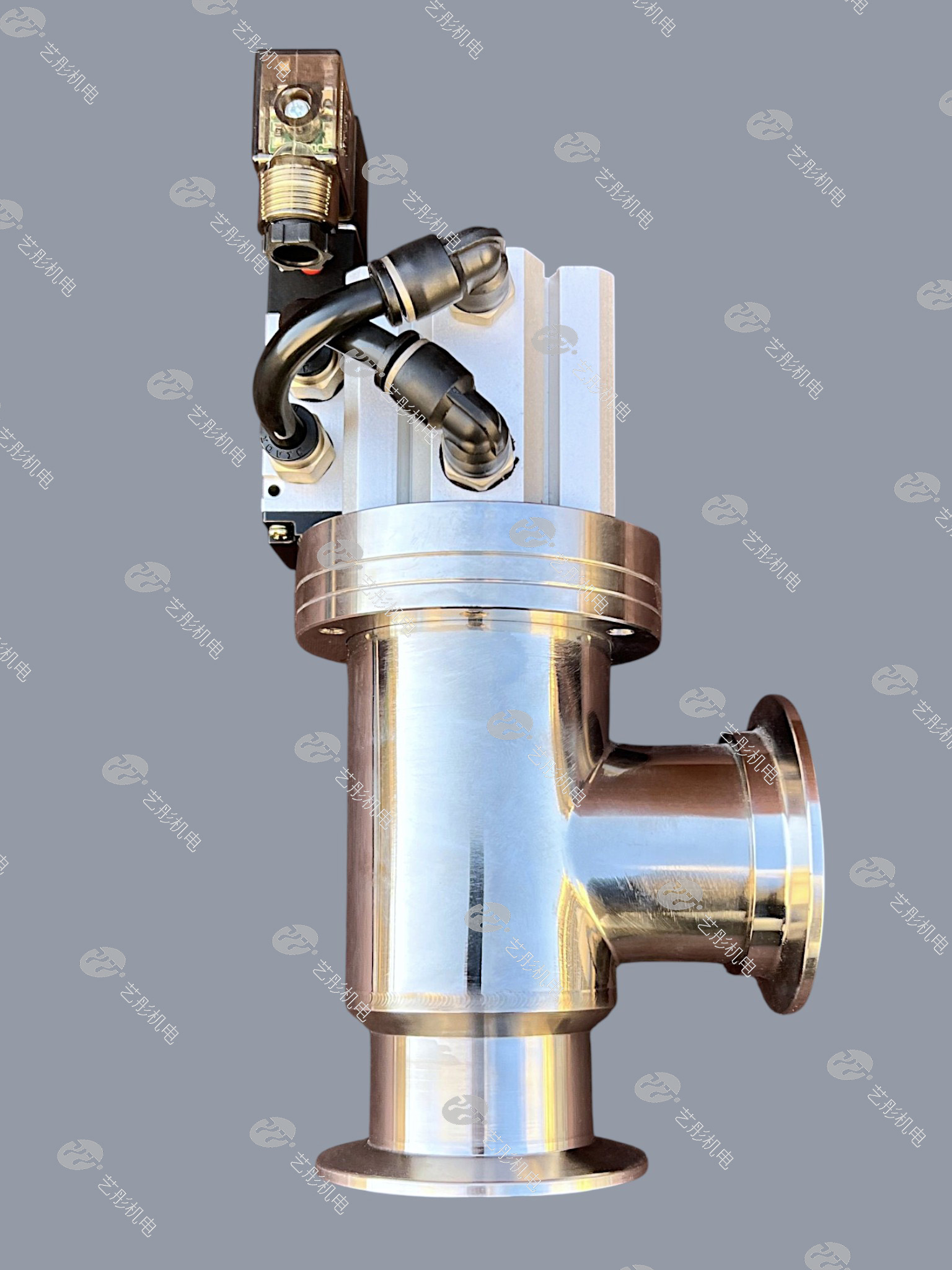

GDQ-J型KF法兰系列高真空气动挡板阀（又称角阀）以压缩空气为动力，通过电磁换向阀控制气缸活塞上下运动，带动阀板实现真空管路气流的快速接通与截止。阀体采用304不锈钢，波纹管阀芯及轴封采用316L不锈钢，耐腐蚀性能优异，密封可靠，使用寿命超过20万次。按轴封形式分为橡胶密封型与波纹管密封型两种规格，分别适用于不同真空度等级的应用场合。广泛应用于太阳能光伏、半导体、微电子、航空航天及石油化工等领域。

适用范围：1.3×10⁻⁴ Pa ~ 1×10⁵ Pa（橡胶轴封）；1.3×10⁻⁶ Pa ~ 1×10⁵ Pa（波纹管轴封） 阀门漏率：≤ 1.3×10⁻⁸ Pa·m³·s⁻¹（橡胶轴封）；≤ 1.3×10⁻¹⁰ Pa·m³·s⁻¹（波纹管轴封） 工作温度：-30°C ~ 150°C（氟橡胶密封）；-25°C ~ 80°C（丁腈橡胶密封） 气源压力：0.4～0.8 MPa 电源电压：AC 220V / 50Hz（标准）；AC 110V / AC 24V / DC 24V / DC 12V 可定制 信号反馈：标准不带反馈；可选磁性开关 DC/AC 5～240V 阀体材质：304不锈钢（阀体）；316L不锈钢（波纹管阀芯/轴封）；6061铝合金（气缸） 使用寿命：> 200,000 次

适用于太阳能光伏、半导体、微电子设备、航空航天及石油化工等领域的高真空管路自动通断控制。特殊要求可定制、可按图加工。
