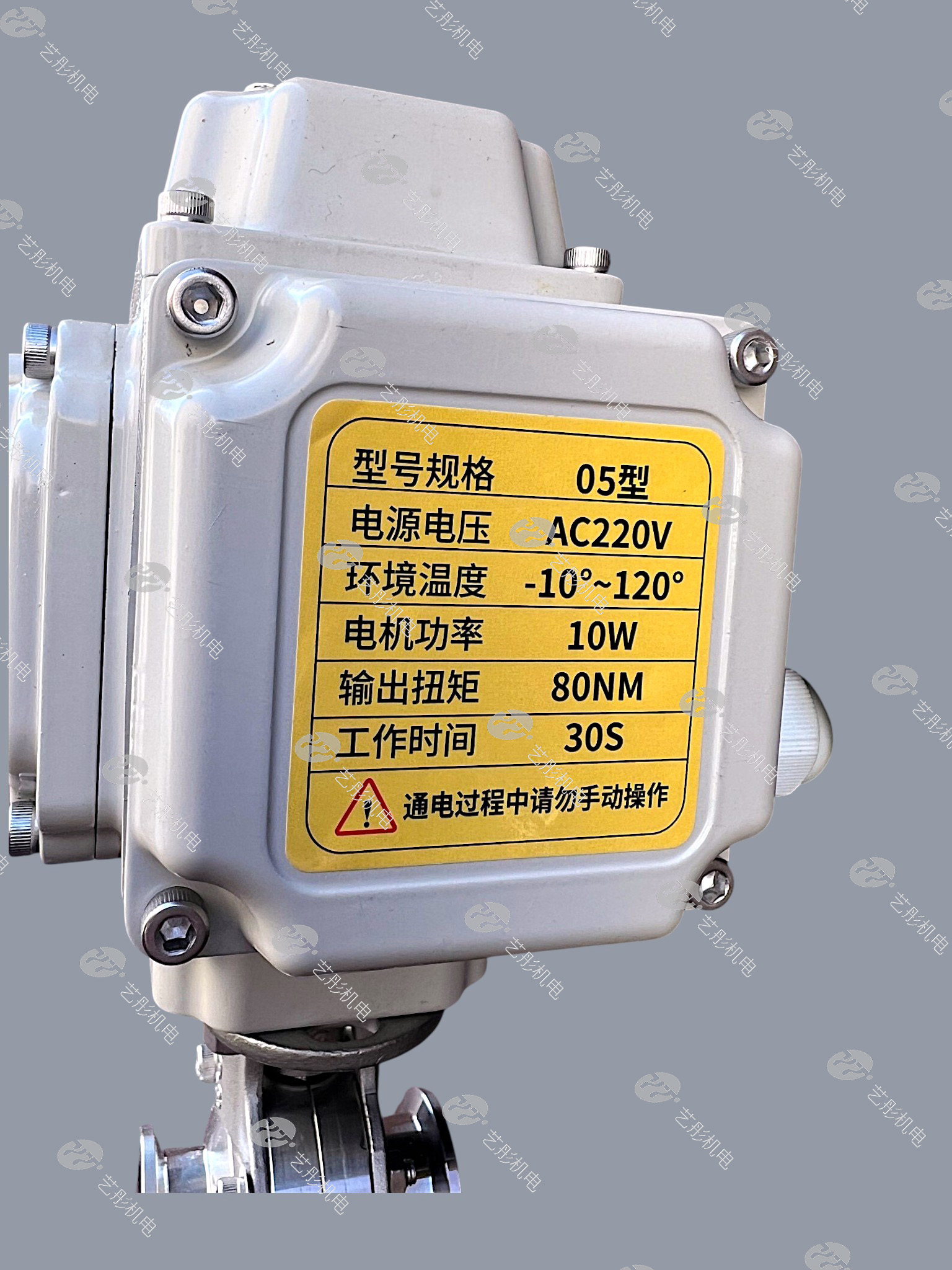

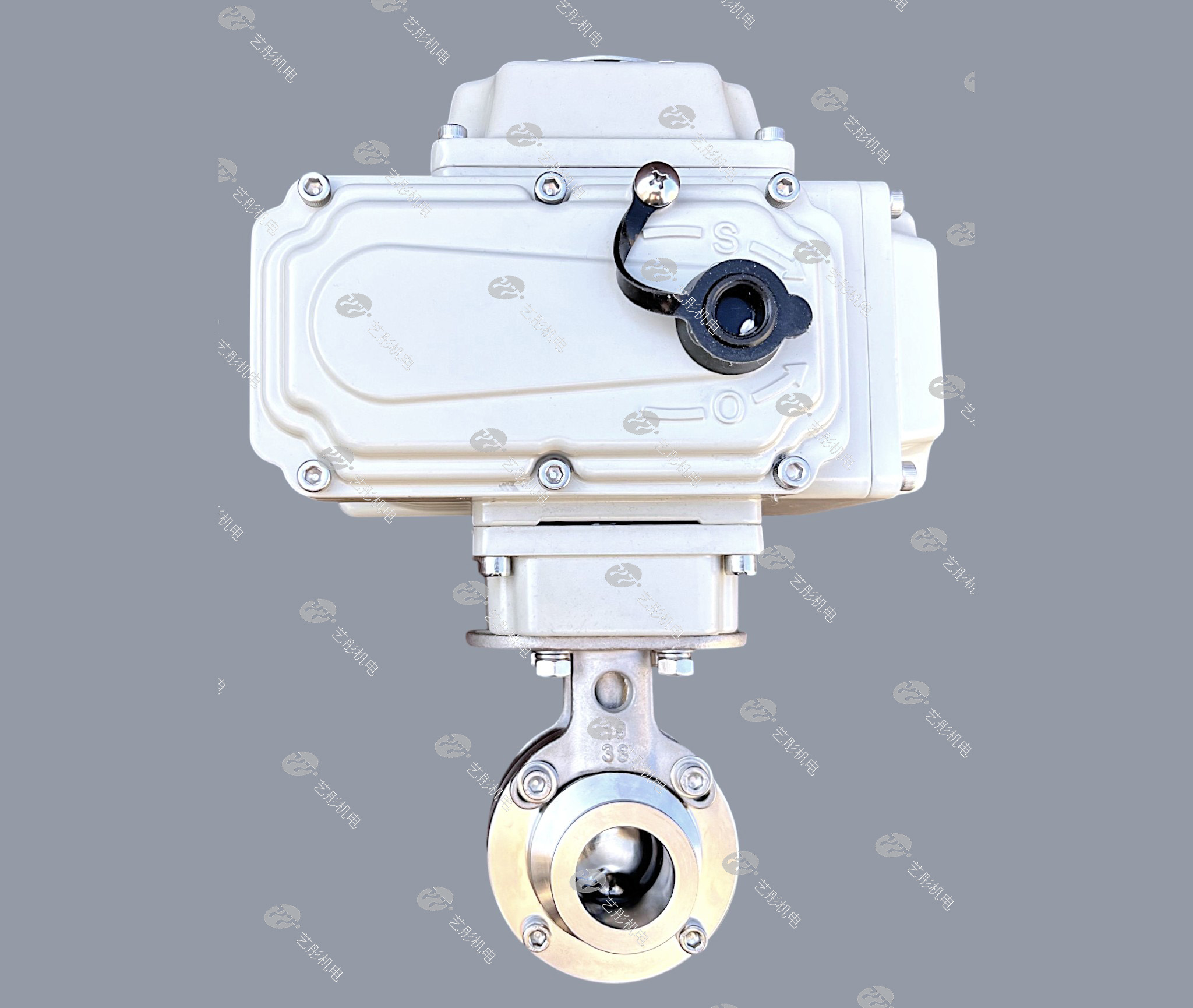

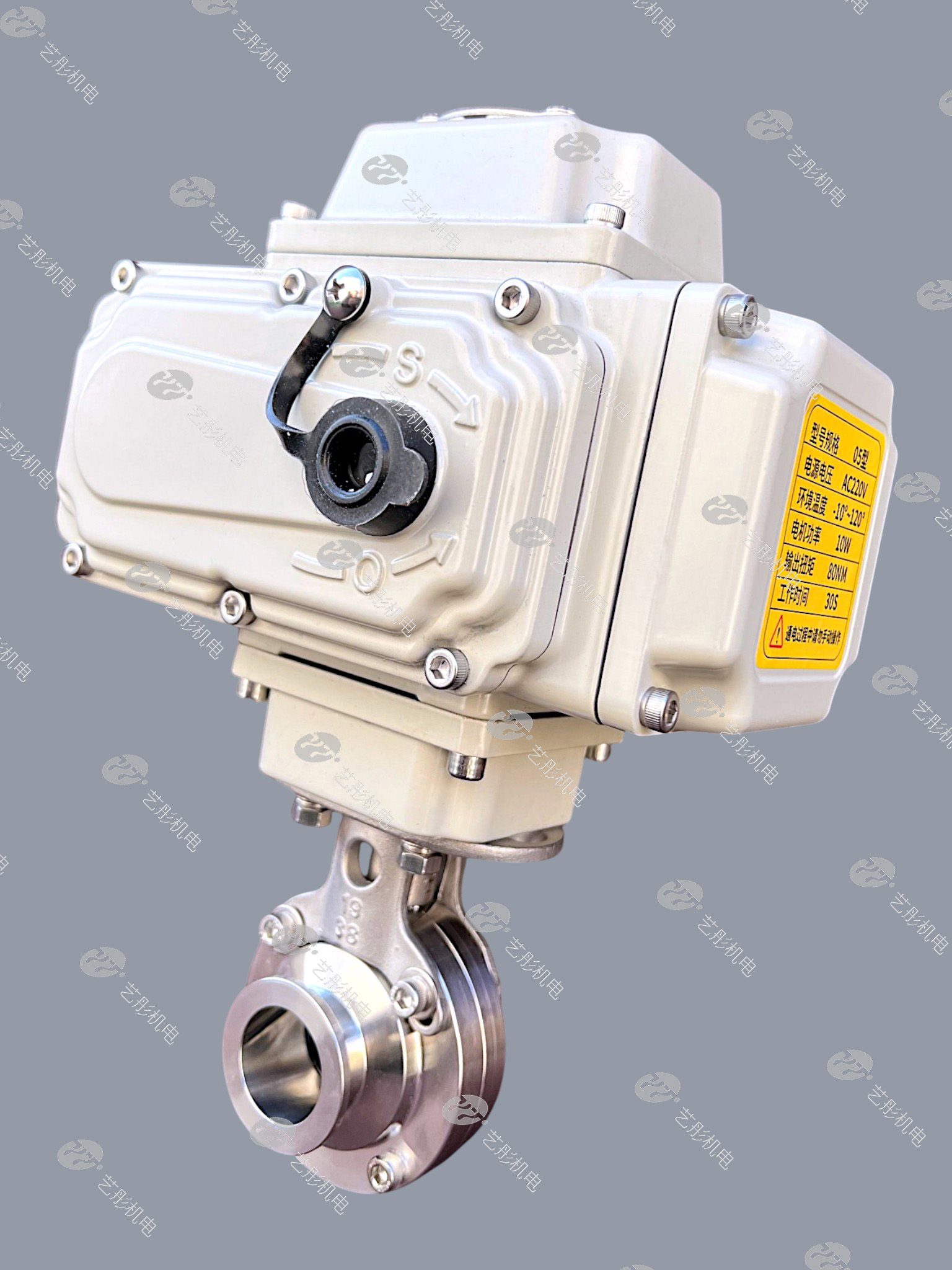

GID型KF/ISO法兰系列高真空电动蝶阀以电动执行器驱动阀板完成90°旋转启闭，无需气源及电磁阀，仅需接通电源即可工作，有效简化系统配置。阀板与阀座之间无机械摩擦，密封性能优良，使用寿命长。提供开关型（全开/全关控制）与调节型（4～20mA信号输入，比例调节阀门开度）两种规格。结构紧凑，流阻小，可任意方向安装，适用于清洁空气及非腐蚀性气体的真空管路自动化控制。

适用范围：1.3×10⁻⁵ Pa ~ 1×10⁵ Pa 阀门漏率：≤ 1.3×10⁻⁹ Pa·m³·s⁻¹ 工作温度：-30°C ~ 150°C（氟橡胶密封）；-25°C ~ 80°C（丁腈橡胶密封） 控制电路：AC 220V / 50Hz（标准）；AC 380V / DC 24V 可选；调节型 4～20mA DC / 1～5V DC 开关时间：DN≤63 为 ≤20 s；80≤DN≤200 为 ≤30 s；DN≥250 为 ≤48 s 信号反馈：无源触点型（标准）；调节型 4～20mA DC / 1～5V DC 可选 法兰标准：GB/T 4982-2003（KF）/ GB/T 6070-2007（ISO） 安装方式：任意方向

适用于真空镀膜、半导体制造、科研设备及工业真空装置等领域需要自动化通断或比例调节控制的真空管路，尤其适合无气源条件的应用场合。特殊要求可定制、可按图加工。
